Informationen über das Produkt

• Beschreibung
• Technische Daten
• Weitere Bilder
• Dokumente
• Lieferumfang
• Zubehör

Beschreibung

zum Lösen und Festziehen der zentralen Befestigungsschraube der Kurbelwellenriemenscheibe.

Der Drehmomentmultiplikator hat ein Übersetzungsverhältnis von 1:5. Das Werkzeug ist obligatorisch bei Arbeiten an folgenden Ford-Motoren:

• 1.0 EcoBoost
• 1.0 Duratec
• 1.1 Duratec
• 2.0 Duratorq-TDCi
• 2.0 EcoBlue Diesel

Geeignet für folgende Fahrzeuge:

• B-Max 01/12-
• C-Max 04/10-
• Ecosport 05/12-
• Fiesta 05/12-
• Focus 01/18-
• Mondeo 10/14-
• Transit Connect 02/13-
• Transit 08/13-

Zu verwenden wie folgende OE Nummern:

• 303-1611
• 303-1611-01
• 303-1611-02

Technische Daten

Antriebs-Vierkant [mm (Zoll)]	12,5 (1/2")
Abtriebs-Vierkant [mm (Zoll)]	20 (3/4")
Länge [mm]	450
Breite [mm]	310
Höhe [mm]	125
Gewicht [kg]	16,50000
Produktqualität	Premium

Weitere Bilder

Detailbilder

‹ › ×

Anwendungsbilder

‹ › ×

Dokumente

Bedienungsanleitung
9. Januar 2024 21:15:53

Fahrzeugtypen

Fahrzeugtyp	Baujahr (MM/YY)
FORD B-Max (JK) 1.0 EcoBoost	ab 10/12	Fahrzeug auswählen
FORD B-Max (JK) 1.0 EcoBoost	ab 10/12	Fahrzeug auswählen
FORD B-Max (JK) 1.0 EcoBoost	ab 10/12	Fahrzeug auswählen
FORD B-Max (JK) 1.0 EcoBoost	ab 02/16	Fahrzeug auswählen
FORD C-Max 2 (DXA/CB7, DXA/CEU) 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD C-Max 2 (DXA/CB7, DXA/CEU) 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD C-Max 2 (DXA/CB7, DXA/CEU) 1.0 EcoBoost	07/18 bis 06/19	Fahrzeug auswählen
FORD C-Max 2 (DXA/CB7, DXA/CEU) 1.0 EcoBoost	07/18 bis 06/19	Fahrzeug auswählen
FORD EcoSport 2 1.0 EcoBoost	ab 04/18	Fahrzeug auswählen
FORD EcoSport 2 1.0 EcoBoost	ab 10/13	Fahrzeug auswählen
FORD EcoSport 2 1.0 EcoBoost	ab 03/16	Fahrzeug auswählen
FORD Fiesta Saloon 1.0 EcoBoost	09/13 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 (CB1, CCN) 1.0	01/13 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 (CB1, CCN) 1.0	10/12 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 (CB1, CCN) 1.0 EcoBoost	01/13 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 (CB1, CCN) 1.0 EcoBoost	09/12 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 (CB1, CCN) 1.0 Sport	05/14 bis 04/17	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost	ab 04/18	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost	ab 05/17	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost Active	ab 04/18	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost	ab 05/17	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost Active	ab 04/18	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost	ab 06/17	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost Active	ab 04/18	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost	ab 12/19	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost Flex	03/20 bis 12/22	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost	ab 07/20	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost MHEV	ab 11/19	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost MHEV Active	ab 01/21	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost MHEV	ab 07/20	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.0 EcoBoost MHEV Active	ab 01/21	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.1 Ti-VCT	ab 05/17	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.1 Ti-VCT	ab 10/19	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.1 Ti-VCT LPG	ab 10/19	Fahrzeug auswählen
FORD Fiesta 7 (HJ, HF) 1.1 Ti-VCT	ab 05/17	Fahrzeug auswählen
FORD Focus 3 Saloon 1.0 EcoBoost	02/12 bis 02/20	Fahrzeug auswählen
FORD Focus 3 Saloon 1.0 EcoBoost	02/12 bis 02/20	Fahrzeug auswählen
FORD Focus 3 Saloon 1.0 EcoBoost	10/17 bis 02/20	Fahrzeug auswählen
FORD Focus 3 1.0 EcoBoost	02/12 bis 12/17	Fahrzeug auswählen
FORD Focus 3 1.0 EcoBoost	02/12 bis 12/17	Fahrzeug auswählen
FORD Focus 3 1.0 EcoBoost	10/17 bis 02/20	Fahrzeug auswählen
FORD Focus 3 Turnier 1.0 EcoBoost	02/12 bis 02/20	Fahrzeug auswählen
FORD Focus 3 Turnier 1.0 EcoBoost	02/12 bis 02/20	Fahrzeug auswählen
FORD Focus 3 Turnier 1.0 EcoBoost	10/17 bis 02/20	Fahrzeug auswählen
FORD Focus 4 Saloon (HM) 1.0 EcoBoost	ab 11/18	Fahrzeug auswählen
FORD Focus 4 Saloon (HM) 1.0 EcoBoost	ab 11/18	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost	ab 05/18	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost MHEV Active	ab 01/21	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost	ab 01/18	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost	ab 01/18	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost MHEV	ab 06/20	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost MHEV Flex	ab 01/22	Fahrzeug auswählen
FORD Focus 4 (HN) 1.0 EcoBoost MHEV	ab 06/20	Fahrzeug auswählen
FORD Focus 4 Turnier (HP) 1.0 EcoBoost	ab 09/18	Fahrzeug auswählen
FORD Focus 4 Turnier (HP) 1.0 EcoBoost	ab 09/18	Fahrzeug auswählen
FORD Focus 4 Turnier (HP) 1.0 EcoBoost	ab 09/18	Fahrzeug auswählen
FORD Focus 4 Turnier (HP) 1.0 EcoBoost MHEV	ab 07/20	Fahrzeug auswählen
FORD Focus 4 Turnier (HP) 1.0 EcoBoost MHEV Flex	ab 12/22	Fahrzeug auswählen
FORD Focus 4 Turnier (HP) 1.0 EcoBoost MHEV	ab 07/20	Fahrzeug auswählen
FORD Grand C-Max (DXA/CB7, DXA/CEU) 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD Grand C-Max (DXA/CB7, DXA/CEU) 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD Grand C-Max (DXA/CB7, DXA/CEU) 1.0 EcoBoost	07/18 bis 06/19	Fahrzeug auswählen
FORD Grand C-Max (DXA/CB7, DXA/CEU) 1.0 EcoBoost	07/18 bis 06/19	Fahrzeug auswählen
FORD Ka+ 3 Saloon (TK, FK) 1.0 FlexFuel	ab 08/14	Fahrzeug auswählen
FORD Ka+ 3 (UK, FK) 1.0 FlexFuel	ab 08/14	Fahrzeug auswählen
FORD Mondeo 5 Saloon (CD) 1.0 EcoBoost	ab 02/15	Fahrzeug auswählen
FORD Mondeo 5 Liftback (CE) 1.0 EcoBoost	ab 02/15	Fahrzeug auswählen
FORD Mondeo 5 Turnier (CF) 1.0 EcoBoost	ab 02/15	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 EcoBoost	ab 09/19	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 EcoBoost	ab 09/19	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 FlexiFuel	ab 12/21	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 EcoBoost MHEV	ab 09/19	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 EcoBoost MHEV	ab 09/19	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 EcoBoost MHEV	ab 03/23	Fahrzeug auswählen
FORD Puma 2 (J2K, CF7) 1.0 ST EcoBoost MHEV	ab 03/23	Fahrzeug auswählen
FORD Tourneo Connect/Grand Tourneo Connect V408 MPV 1.0 EcoBoost	11/13 bis 12/22	Fahrzeug auswählen
FORD Tourneo Courier B460 MPV 1.0 EcoBoost	02/14 bis 12/23	Fahrzeug auswählen
FORD Tourneo Courier V769 MPV (N1P) 1.0 EcoBoost	ab 07/23	Fahrzeug auswählen
FORD Transit Courier B460 MPV 1.0 EcoBoost	02/14 bis 12/23	Fahrzeug auswählen
FORD B-Max Van (JK) 1.0 EcoBoost	ab 10/12	Fahrzeug auswählen
FORD B-Max Van (JK) 1.0 EcoBoost	ab 08/12	Fahrzeug auswählen
FORD B-Max Van (JK) 1.0 EcoBoost	ab 10/12	Fahrzeug auswählen
FORD C-Max 2 Van 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD C-Max 2 Van 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD Fiesta 6 Van 1.0	01/13 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 Van 1.0	10/12 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 Van 1.0 EcoBoost	01/13 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 Van 1.0 EcoBoost	09/12 bis 04/17	Fahrzeug auswählen
FORD Fiesta 6 Van 1.0 EcoBoost	05/14 bis 04/17	Fahrzeug auswählen
FORD Fiesta 7 Van 1.0 EcoBoost	ab 04/19	Fahrzeug auswählen
FORD Fiesta 7 Van 1.0 EcoBoost	ab 09/18	Fahrzeug auswählen
FORD Fiesta 7 Van 1.0 EcoBoost Flex	ab 12/19	Fahrzeug auswählen
FORD Fiesta 7 Van 1.0 EcoBoost MHEV	ab 06/20	Fahrzeug auswählen
FORD Fiesta 7 Van 1.0 EcoBoost	ab 04/19	Fahrzeug auswählen
FORD Fiesta 7 Van 1.0 EcoBoost	ab 12/19	Fahrzeug auswählen
FORD Fiesta 7 Van 1.1 Ti-VCT	ab 04/19	Fahrzeug auswählen
FORD Fiesta 7 Van 1.1 Ti-VCT	ab 04/19	Fahrzeug auswählen
FORD Fiesta 7 Van 1.1 Ti-VCT	ab 04/19	Fahrzeug auswählen
FORD Focus 3 Hatchback Van 1.0 EcoBoost	02/12 bis 12/17	Fahrzeug auswählen
FORD Focus 3 Hatchback Van 1.0 EcoBoost	02/12 bis 12/17	Fahrzeug auswählen
FORD Focus 3 Estate Van 1.0 EcoBoost	02/12 bis 02/20	Fahrzeug auswählen
FORD Focus 3 Estate Van 1.0 EcoBoost	02/12 bis 02/20	Fahrzeug auswählen
FORD Grand C-Max Van 1.0 EcoBoost	10/12 bis 06/18	Fahrzeug auswählen
FORD Grand C-Max Van 1.0 EcoBoost	10/12 bis 06/19	Fahrzeug auswählen
FORD Tourneo Custom V362 Bus (F3) 1.0 EcoBoost PHEV	04/20 bis 12/23	Fahrzeug auswählen
FORD Transit Connect V408 Van 1.0 EcoBoost	ab 09/13	Fahrzeug auswählen
FORD Transit Connect V408 Van 1.0 FlexiFuel	ab 05/21	Fahrzeug auswählen
FORD Transit Courier B460 Van 1.0 EcoBoost	02/14 bis 12/23	Fahrzeug auswählen
FORD Transit Courier V769 Van (N3P) 1.0 EcoBoost	ab 11/23	Fahrzeug auswählen
FORD Transit Courier V769 Van (N3P) 1.0 EcoBoost	ab 11/23	Fahrzeug auswählen
FORD Transit Custom V362 Van (FY, FZ) 1.0 EcoBoost PHEV	04/20 bis 12/23	Fahrzeug auswählen
FORD Transit Custom V362 Bus (F3) 1.0 EcoBoost PHEV	04/20 bis 12/23	Fahrzeug auswählen

M-Codes

Motor-Code	ccm	kW	PS	Baujahr (MM/YY)
B3DA	999	74	101
B3GA	998	74	100
B3GB	998	74	100
B7DA	999	92	125
B7DC	999	92	125
B7JA	999	92	125
B7JB	999	92	125
B7JC	999	92	125
B7JE	999	92  bis 92	125  bis 125
B7JG	999	92	125
BZJA	999	114	155
FSJA	1.084	55	75
FSJB	1.084	55	75
M0DC	998	114	155
M0JA	999	70	95
M0JB	999	70	95
M1CA	998	92	125
M1CB	998	92	125
M1DA	998	92	125
M1DC	998	92	125
M1DD	998	92	125
M1DH	998	103	140
M1FA	998	92	125
M1JA	998	88	120
M1JC	998	92	125
M1JE	998	92	125
M1JH	998	92	125
M1JJ	998	92	125
M1JL	998	92	125
M1JM	998	92	125
M1JP	998	92	125
M1JU	998	92	125
M2DA	998	74	100
M2DB	998	74	100
M2DC	998	74	100
M2GA	998	74	100
M2GB	998	74	100
P4JA	998	59  bis 63	80  bis 86
P4JA	998	63  bis 63	86  bis 86
P4JB	998	59	80
P4JC	998	59	80
P4JD	998	59	80
Q0JA	998	63  bis 125	85  bis 170
Q0JB	998	63	85
Q0JC	998	63	85
Q0JD	998	63	85
R0DA	999	92	125
R0DB	999	92	125
SFCA	998	74	100
SFCB	998	74	100
SFCC	998	74	100
SFCD	998	74	100
SFCE	998	74	100
SFCF	998	74	100
SFDA	998	74	100
SFDB	998	74	100
SFDC	998	63	85
SFJA	998	74	101
SFJB	998	74	101
SFJC	998	74	100
SFJD	998	74	100
SFJE	998	74	101
SFJF	998	74	101
SFJH	998	74	101
SFJJ	998	74	101
SFJK	998	74	101
SFJL	998	74	100
SFJN	998	74	101
SFJP	998	74	101
XMJA	998	48	65
XMJB	998	48	65
XMJC	998	48	65
XMJD	998	48	65
XPJA	1.084	52	71
XPJB	1.084	52	71
XPJC	1.084	52	71
XPJD	1.084	52	71
XYJA	1.084	63	86
XYJB	1.084	63	86
XYJC	1.084	63	86
XYJD	1.084	63	86
XYJE	1.084	63	86
XYJF	1.084	63	86
Y7JA	998	74	101
YYJA	998	103	140
YYJB	998	103	140
YYJC	998	103	140
YYJD	998	103	140
YYJE	998	103	140
YYJF	998	103	140
YYJG	998	103	140

Lieferumfang

	Artikel-Nr.	Variante	Name	Anzahl

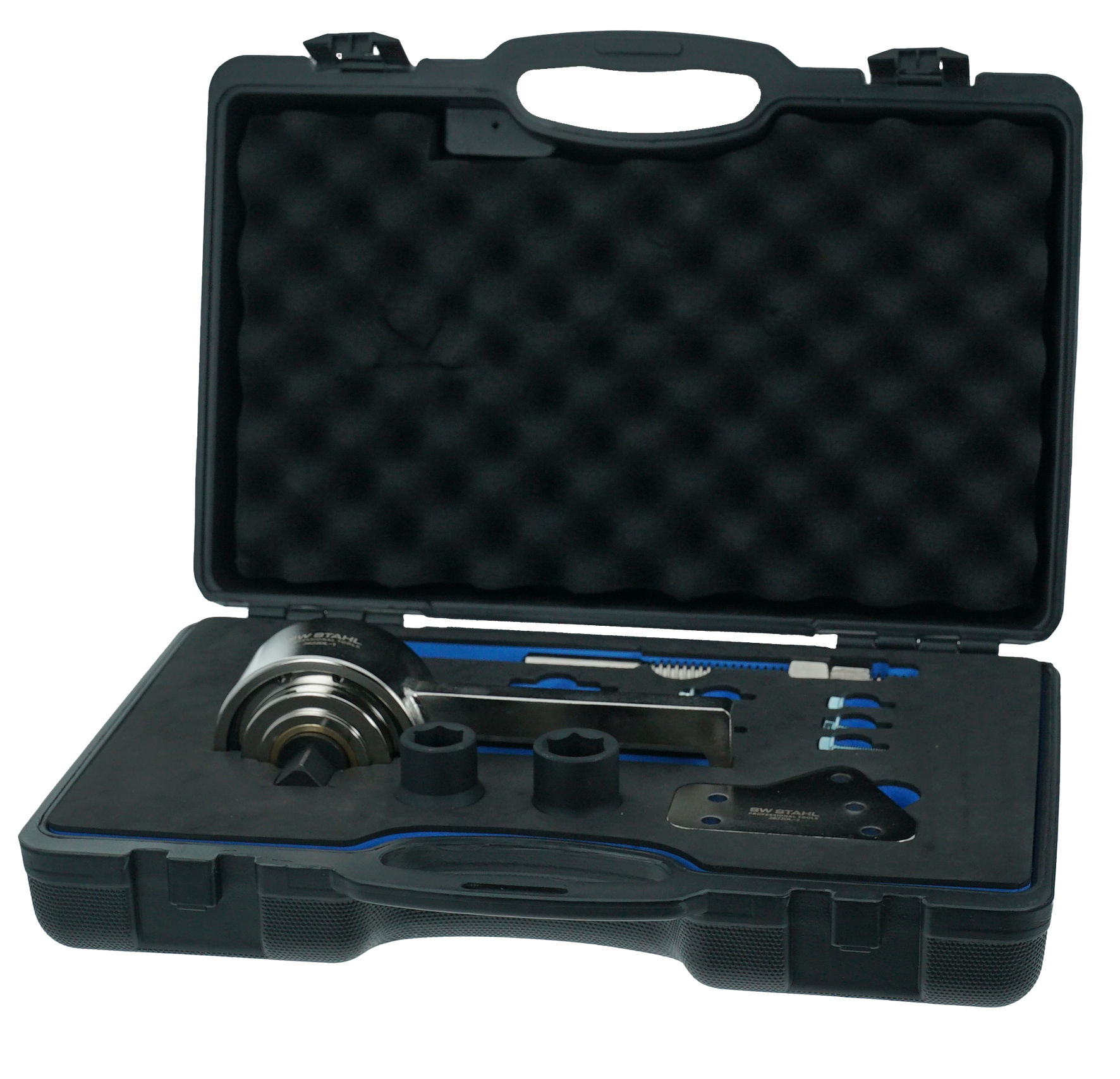

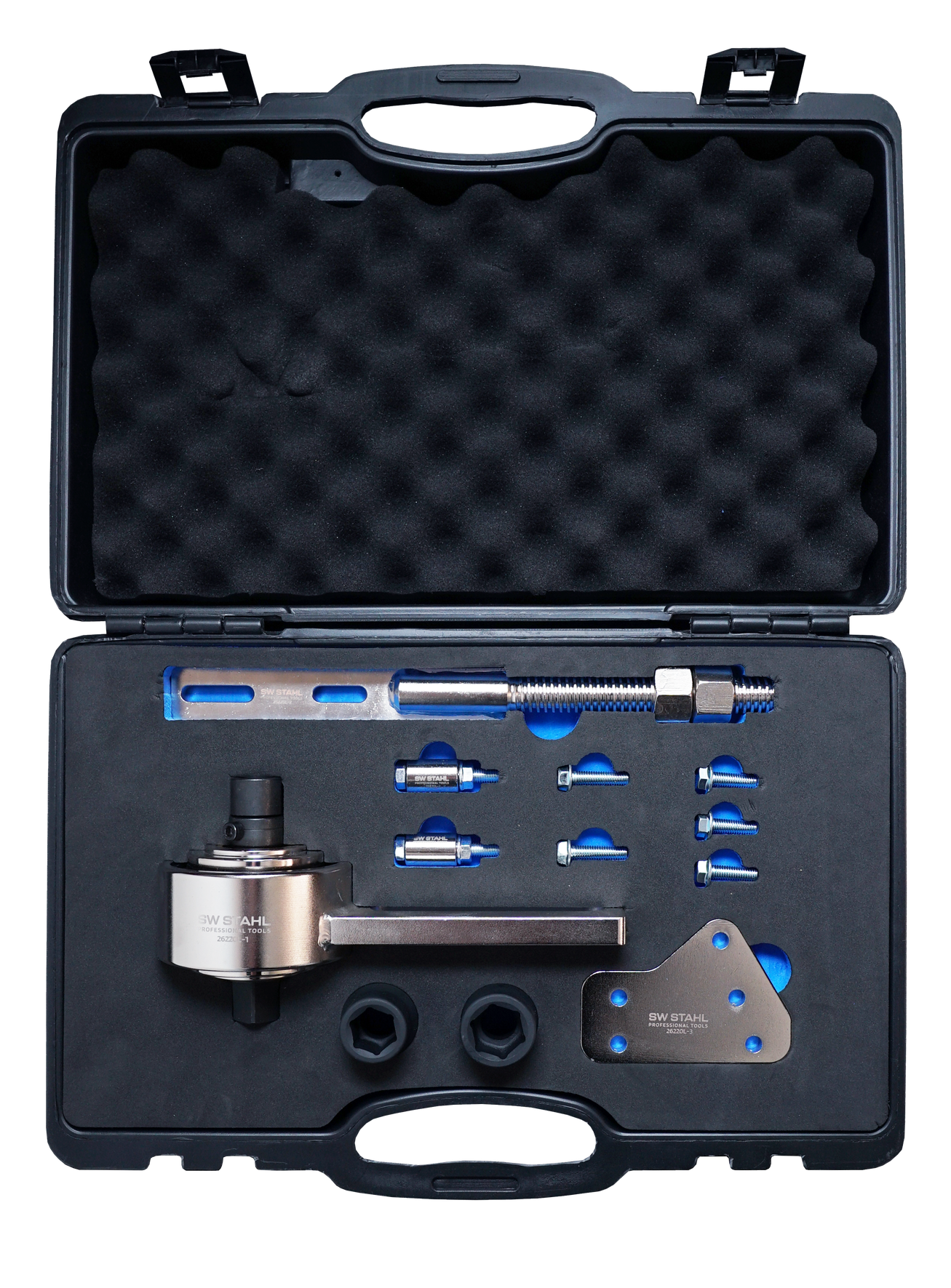

	26220L-1	-	Drehmomentvervielfältiger	1
	26220L-2	-	Drehmomentstütze mit Schrauben	1
	26220L-3	-	Halteplatte mit Schrauben	1
	26220L-4	-	IMPACT-Steckschlüsseleinsatz 3/4", 21 mm	1
	26220L-5	-	IMPACT-Steckschlüsseleinsatz 3/4", 24 mm	1

Zubehör

	Artikel-Nr.	Variante	Name
	26230L	-	Motor Einstellwerkzeugsatz, Ford
